SOM: Torre Diagonal - Yongsan el distrito de negocios internacionales

SOM: Torre Diagonal - Yongsan el distrito de negocios internacionales

Richelle para Design Boom



'Torre de diagonal "por SOM, Seúl, Corea
imagen © SOM / Crystal CG

La firma internacional de SOM (Skidmore, Owings Merrill +) nos han enviado imágenes de la 'torre de diagonal "una propuesta de desarrollo para el Yongsan internacionales distrito de negocios en Seúl, Corea. el edificio de altura 343 metros integra con éxito masificación, la estructura y el funcionamiento para reducir al mínimo las cargas de viento, reducir los costos de construcción, ofrecen vistas espectaculares y cumplir con los estrictos códigos de energía, manteniendo al mismo tiempo una silueta con presencia icónica. la estructura de 64 pisos ofrece más de 170 000 metros cuadrados de espacio de oficina abierta, dos grupos de presión de doble altura del cielo con un centro de fitness, cafetería y dos pabellones de venta al por menor, un auditorio multifuncional de cristal y un salón ejecutivo de Penthouse. vista nocturna de la imagen © SOM / Crystal CG persianas se colocan en diferentes ángulos para reducir el vidrio y proporcionan sombra en el verano y para permitir que la luz solar directa para calentar el edificio interiores durante los meses fríos del invierno. la pared exterior utiliza tres capas de vidrio en lugar de la típica de dos a disminuir la pérdida de energía a través de la fachada. un sistema integrado de vigas frías activas las transferencias de energía de calefacción y refrigeración utilizando agua en vez de aire, resultando en un menor consumo y mayor confort ambiental. megaframe la diagonal estructura define la forma y reduce la cantidad de acero en un 25 por ciento en un edificio convencional enmarcado. los cortes de perfil prismático del viento por las fuerzas de mitigar los efectos de un torbellino en el lado del margen de maniobra del edificio. la torre se apoya en cuatro pilares masivos en el esquinas que permiten la entrada a ser totalmente libre de columnas y de forma visual conectado a la plaza urbana frente a la estación de tren de Yongsan. vista aérea de imágenes © SOM / Crystal CG auditorio de vista nocturna de la imagen © SOM SOM © imagen / Crystal CG auditorio del sureste © imagen SOM torre de base de la imagen © SOM













vestíbulo interior
de la imagen © SOM


sky lobby cafetería de
la imagen © SOM


cielo vestíbulo gimnasio
imagen © SOM

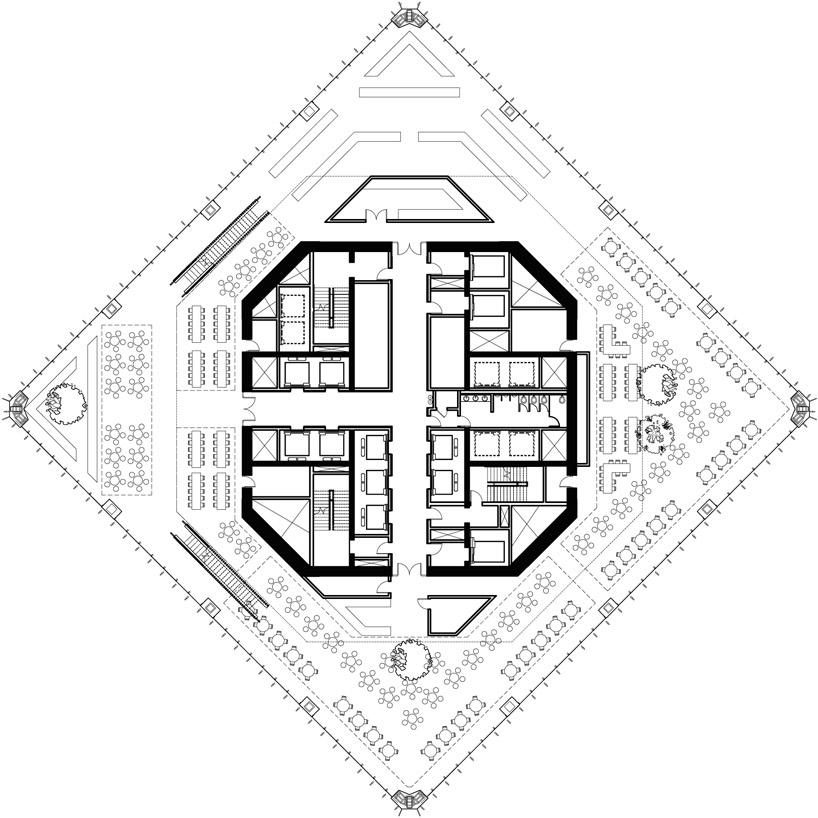

Sitio prestados plan de
imagen © SOM

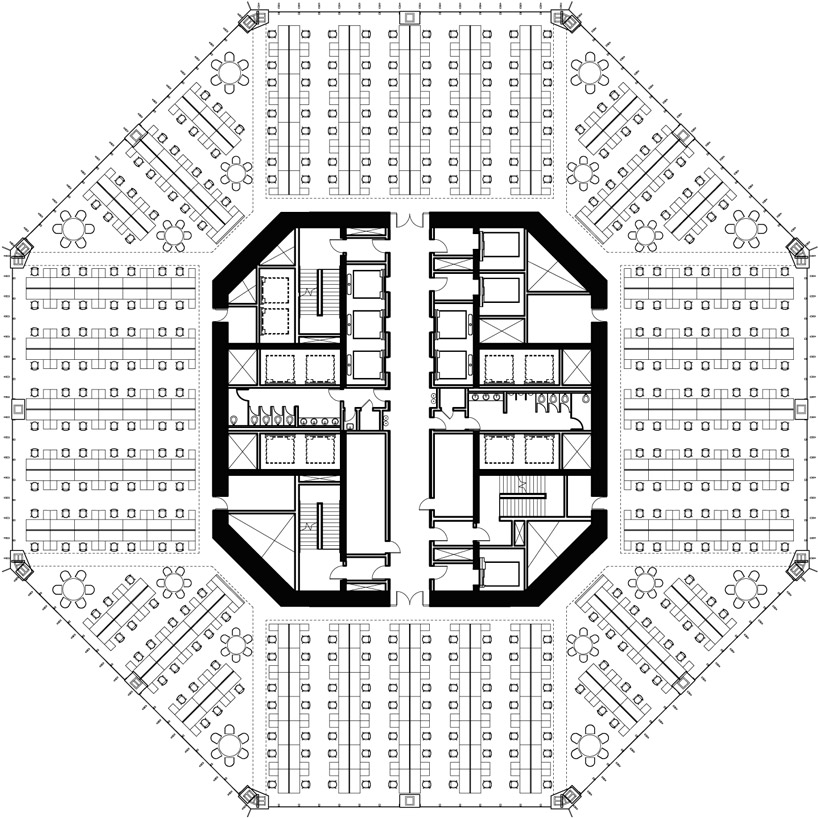

nivel / 08
la imagen © SOM


nivel / 13
la imagen © SOM



nivel / 24
la imagen © SOM


nivel / 25
la imagen © SOM



nivel / 42
la imagen © SOM




nivel de 47 /
imagen © SOM




(izquierda) forma típica torre de planta cuadrada
( medio) girado para hacer frente a puntos de referencia seúl
(derecha) en diagonal mega-aumento marco estructural de la eficiencia
de imágenes © SOM

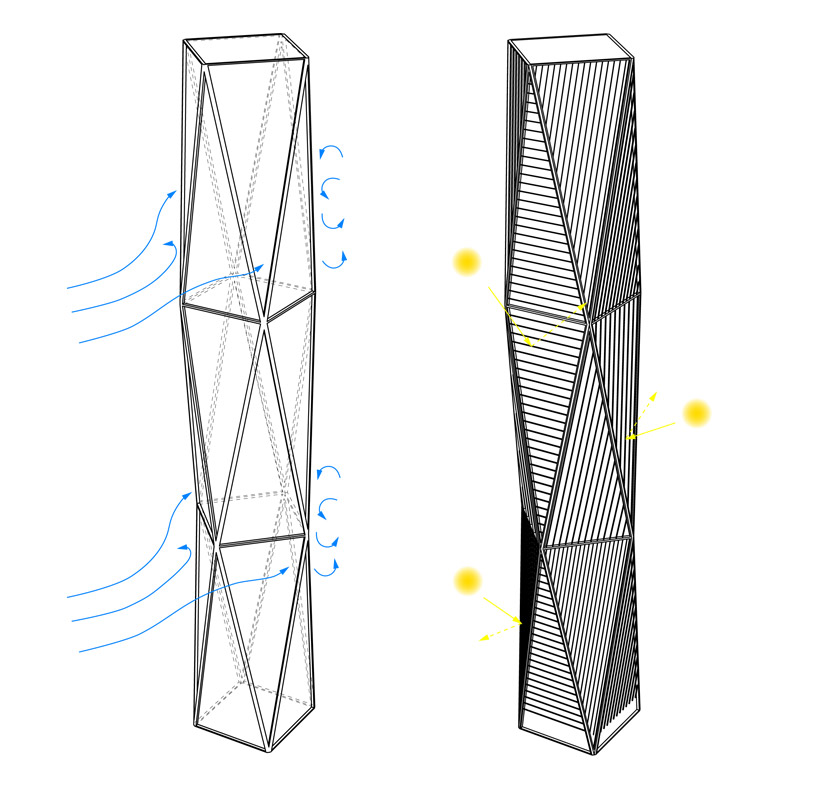

(izquierda) forma facetada disminuye los efectos del viento
(derecha), el espaciamiento y la orientación de lamas varía para el sombreado óptimo en cada faceta
de la imagen © SOM
